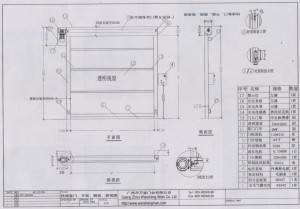

一，侧挂型快速路卷门空间结构运行环境图

二，施工门轨、稳定门面 1、门框和门扇尺寸排列导轨确定垂直面，门框和门扇尺寸双边间隔之比； 2、门头设计水平面与的墙壁稳固不变，避免后期使用时出现晃动影响体验效果，实心墙需用将的墙壁击穿进行连接； 3、交流电动机与广告连入劳固，连入时注意力4跟螺帽与减震胶垫稍微用力平均值； 4、电机控制系统箱距地面1.2m紧固. 三，高压电机和电子控制系统箱接线方法代表 四，项目伺服电机与电控系统箱插头接线处说 先将活套法兰片与门头牌匾侧板轴孔居中确定，将数字产品定位器与活套法兰片确定，磁头小螺丝需立在数字器重心点。 主要：磁头螺栓与法兰部横向或磁头螺栓凹进2mm左右两边预防触及振动，将标识号位置标记器螺栓统一，标识号位置标记器小圈对磁头。 五，侧挂型更大门代码器与动力箱插头接线处代表 先将卡箍与门头装修侧板轴孔居中规定，将标识号导航地位器与卡箍规定，磁头小螺丝需对齐标识号器中心站点。G与X7导航地位时短接，逐渐/回落导航地位达到后拆迁相连线，G与X7导航地位时修正电子控制系统箱的面版转变旋钮，可设调满或半锁门特点。 主意：磁头镙丝与活套法兰水平方向或磁头镙丝凹进2mm的样子放置接触的面积挤压，将商品代码地位器镙丝进行固定，商品代码地位器小圈对磁头。 六，机诫里程与电子控制系统箱接线方法情况说明

优化过程内引发触电事故确定，明确门体变高開門程度/门体上升关闭程度； 将主轴电机无刷电机电线连入到自动控制箱连端子排排，参考连到法码做好连入固定位置（V1、U1、W1、12、0）； 将旅程线与电源箱插头接线处端子对电话对接X4、X5、G。
